Kompensatoren

Auszug aus unserem Programm für Kompensatoren

Es gibt noch mehr! - Neben den hier dargestellten gängigsten Produktgruppen führen wir zahlreiche weitere Artikel und können auf spezielle Kundenwünsche mit individualisierten Lösungen eingehen. Wir empfehlen prinzipiell zur technischen Auslegung eine spezifizierte Anfrage, damit wir mit dem entsprechenden Know-How beratend und optimierend mitwirken können.
Sicher ist sicher! - Die genannten Anwendungsempfehlungen sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung. Temperaturbereiche, Drücke und Beständigkeiten sind immer in Abhängigkeit weiterer Parameter zu prüfen.

Nicht von uns! - ™,® Die angegebenen Bezeichnungen und Handelsnamen sind eingetragene Warenzeichen ihrer jeweiligen Hersteller/Besitzer. Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich.

Teguflex-P / WI-T50

Teguflex-P / WI-T50 Standard-Gummikompensator

Parameter:

PN -0,9 (mitVakuumring) bis +16bar bei bis +70°C; PN 10 bar bei +90°C
von DN 25 bis DN 300, Baulänge  130mm
Bewegung max.: axial bis 30mm; lateral bis 20 mm, angular bis 35°
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: EPDM, ECO/NBR, NBR-weiß, CSM, FKM, SBR, PTFE-ausgekleidet
Karkasse: Synthetische Textilgeflechte
Decke: UV-, ozon- u. witterungsbeständiges EPDM, ECO/NBR, CR schwarz
Anschluß: bds. drehbare Flansche aus Stahl-vz. oder Edelstahl

Einsatzgebiet:

Alle Industriebereiche, Gebäudetechnik sowie im Heizungs- und Sanitärbereich. Zum Ausgleich von Wärmedehnung und Fluchtungsfehlern. Effektive Dämpfung von Vibrationen und Geräuschen im Bereich der Rohrleitungstechnink, Motoren, Pumpen, Turbinen, etc.

Merkmale / Besonderheiten:

In Abhängigkeit der Werkstoffauswahl ändern sich die Einsatzmerkmale
wie z.B. Heißwasser- und Chemikalienbeständigkeit, Abriebfestigkeit, Lebensmitteleignung, Öl-, Benzin- und Kohlenwasserstoffbeständigkeit, Trinkwasserfreigaben, etc.
Katalogseite zum Produkt Teguflex-P / WI-T50
Die hier gezeigten Datenblätter/Katalogseiten sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung.
Sie dienen lediglich zur Veranschaulichung und sind nicht verbindlich.
Für weitere spezifische Angaben können Sie sich gerne mit uns in Verbindung setzen.

Teguflex-HP / WI-T50

Heißwasser-Gummikompensator

Parameter:

PN -0,9 (mitVakuumring) bis +16bar bei bis +100°C; PN 10 bar bei +130°C
von DN 25 bis DN 150 (DN600), Baulänge  130mm (ab DN350 200mm)
Bewegung max.: axial bis 30mm; lateral bis 20 mm, angular bis 35°
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: Sonder-EPDM, PTFE-ausgekleidet
Karkasse: Synthetische Spezial-Textilgeflechte
Decke: UV-, ozon- u. witterungsbeständiges Sonder-EPDM
Anschluß: bds. drehbare Flansche aus Stahl-vz. oder Edelstahl

Einsatzgebiet:

Alle Industriebereiche, Gebäudetechnik sowie im Heizungs- und Sanitärbereich. Zum Ausgleich von Wärmedehnung und Fluchtungsfehlern. Effektive Dämpfung von Vibrationen und Geräuschen im Bereich der Rohrleitungstechnink, Motoren, Pumpen, Turbinen, etc.

Merkmale / Besonderheiten:

Speziell vorgsehen für Anwendungen in Heißwasser, Dampf, Heißluft, etc.
Auch bevorzugt für Chemieanwendungen mit Säuren, Alkali, Alkohole, Ester, Ketone, jedoch ungeeignet bei mineralischen Ölen u. Fetten (in Abhängigkeit von EPDM)
Katalogseite zum Produkt Teguflex-HP / WI-T50
Die hier gezeigten Datenblätter/Katalogseiten sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung.
Sie dienen lediglich zur Veranschaulichung und sind nicht verbindlich.
Für weitere spezifische Angaben können Sie sich gerne mit uns in Verbindung setzen.

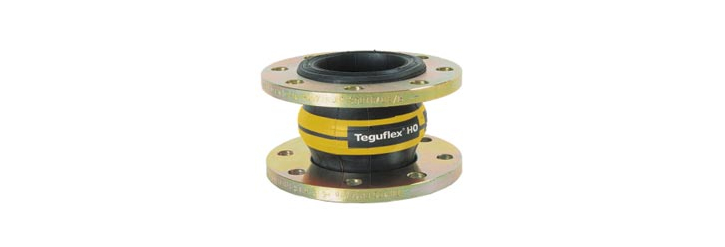

Teguflex-HO / WI-T50

HNBR-Gummikompensator

Parameter:

PN -0,9 (mitVakuumring) bis +16bar bei bis +90°C; PN 10 bar bei +110°C
von DN 25 bis DN 150 (DN600), Baulänge  130mm (ab DN350 200mm)
Bewegung max.: axial bis 30mm; lateral bis 20 mm, angular bis 35°
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: Sonder-HNBR, PTFE-ausgekleidet
Karkasse: Synthetische Spezial-Textilgeflechte
Decke: Sonder-HNBR
Anschluss: bds. drehbare Flansche aus Stahl-vz. oder Edelstahl

Einsatzgebiet:

Alle Industriebereiche, Gebäudetechnik sowie im Heizungs- und Sanitärbereich. Zum Ausgleich von Wärmedehnung und Fluchtungsfehlern. Effektive Dämpfung von Vibrationen und Geräuschen im Bereich der Rohrleitungstechnink, Motoren, Pumpen, Turbinen, etc.

Merkmale / Besonderheiten:

Speziell vorgsehen für Anwendungen in Kühlsystemen, bei höheren Temperaturen, auch in Verbindung mit Ölen, etc.
Auch bevorzugt für Chemieanwendungen mit Kohlenwasserstoffen (in Abhängigkeit von HNBR)
Katalogseite zum Produkt Teguflex-HO / WI-T50
Die hier gezeigten Datenblätter/Katalogseiten sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung.
Sie dienen lediglich zur Veranschaulichung und sind nicht verbindlich.
Für weitere spezifische Angaben können Sie sich gerne mit uns in Verbindung setzen.

Teguflex-W / WI-T50-55

Langbaulängen-Gummikompensator

Parameter:

PN -0,9 (mitVakuumring) bis +16bar bei bis +70°C; PN 10 bar bei +90°C
von DN 32 bis DN 1000, Baulängen von 150mm bis 300mm
Bewegung max.: axial bis 40mm; lateral bis 30 mm, angular bis 35°
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: EPDM, ECO/NBR, NBR-weiß, CSM, SBR, PTFE-ausgekleidet
Karkasse: Synthetische Textilgeflechte
Decke: UV-, ozon- u. witterungsbeständiges EPDM, ECO/NBR, CR schwarz
Anschluß: bds. drehbare Flansche aus Stahl-vz. oder Edelstahl

Einsatzgebiet:

Alle Industriebereiche, Gebäudetechnik sowie im Heizungs- und Sanitärbereich. Zum Ausgleich von Wärmedehnung und Fluchtungsfehlern. Effektive Dämpfung von Vibrationen und Geräuschen im Bereich der Rohrleitungstechnink, Motoren, Pumpen, Turbinen, etc.

Merkmale / Besonderheiten:

In Abhängigkeit der Werkstoffauswahl ändern sich die Einsatzmerkmale
wie z.B. Heißwasser- und Chemikalienbeständigkeit, Abriebfestigkeit, Lebensmitteleignung, Öl- und Benzinbeständigkeit, etc.
Katalogseite zum Produkt Teguflex-W / WI-T50-55
Die hier gezeigten Datenblätter/Katalogseiten sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung.
Sie dienen lediglich zur Veranschaulichung und sind nicht verbindlich.
Für weitere spezifische Angaben können Sie sich gerne mit uns in Verbindung setzen.

Teguflex-FFL/FFI

Groß-Gummikompensator

Parameter:

PN -0,9 (mitVakuumring) bis +10bar spezifisch zu klären
von DN 500 bis DN3200
Bewegung max.: nur spezifische Angaben möglich
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: EPDM oder spezifisch
Karkasse: Synthetische Textilgeflechte
Decke: UV-, ozon- u. witterungsbeständiges EPDM oder spezifisch
Anschluss: bds. Flansche aus Stahl oder spezifisch

Einsatzgebiet:

Speziell für Großrohrsysteme in Kraftwerken, Gas- und Trinkwasserbereichen, Kompensatoren, Pumpen, Turbinen und Kesseln zum Absorbieren von Bewegungen, Schwingungen, Geräuschen und Vibrationen

Merkmale / Besonderheiten:

Sondertype, die einzeln für spezielle  Applikationen konfektioniert wird.
Katalogseite zum Produkt Teguflex-FFL/FFI
Die hier gezeigten Datenblätter/Katalogseiten sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung.
Sie dienen lediglich zur Veranschaulichung und sind nicht verbindlich.
Für weitere spezifische Angaben können Sie sich gerne mit uns in Verbindung setzen.

Metallkompensatoren

Axial-Edelstahlkompensator

Parameter:

PN je nach Auslegung
von DN 15 bis DN 300, Baulänge  spezifisch, nach Vorgabe
Bewegung max.: nur axial und spezifisch zu klären
Bewegungseinschränkungen wie Zugstangen, Gelenke, etc. möglich

Aufbau / Werkstoffe:

Seele: Edelstahlbalg, auch mehrlagig
Karkasse: Edelstahlgeflechte möglich
Decke: Schutzrohre möglich
Anschluß: bds. drehbare Flansche aus Stahl-vz. oder Edelstahl, Schweißenden, Gewindeanschlüsse, etc.

Einsatzgebiet:

Speziell in Hochtemperaturbereichen in der Industrie, Gebäudetechnik sowie im Heizungs- und Kraftwerksbereich. Zum axialen Ausgleich von Wärmedehnung. Dämpfung von Vibrationen und Geräuschen im Bereich der Rohrleitungstechnink, Motoren, Pumpen, Turbinen, etc.

Merkmale / Besonderheiten:

In Abhängigkeit der Edelstahl-Werkstoffauswahl ändern sich die Einsatzmerkmale wie z.B. Heißdampf- und Chemikalienbeständigkeit, Leitrohre für Abriebfestigkeit und zur Vermeidung von Ablagerungen möglich, Lebensmitteleignung und Trinkwasserfreigaben sowie DVGW-Zulassung möglich, etc.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.
